【機械式時計】自動巻きのメカニズムは?動画でも解説!

お気に入りに追加

機械式腕時計には、手巻き式と自動巻き式の2種類に大別されます。とくに自動巻きは便利な機械式腕時計ですが、その仕組みを理解している人は多くはありません。この記事では、自動巻きの種類や仕組み、メカニズムを動画も交えて解説していきます。

【機械式時計】自動巻きのメカニズムは?動画でも解説!

目次

  1. 自動巻き時計の仕組みとメカニズムを徹底解説!
  2. 自動巻きのメカニズムとは?各部品の役割も説明
  3. 5つの巻き上げ方式を紹介!
  4. 自動巻きの取り扱い方
  5. 自動巻きは面倒?パワーリザーブに優れた時計
  6. パワーリザーブに優れたモデル一覧
  7. 自動巻きのメカニズムを理解して長く使い続けよう

自動巻き時計の仕組みとメカニズムを徹底解説!

自動巻き時計の仕組みとメカニズムを徹底解説!
imedias

機械式時計には手巻きと自動巻きがありますが、現在販売されているモデルでは自動巻きが主流となっています。

この記事では、機械式の仕組みやメカニズムを動画も交えて解説していきます。

自動巻きのメカニズムとは?各部品の役割も説明

自動巻き式腕時計には歯車類やゼンマイなど非常に数多くの部品が使われており、中には300以上のパーツから構成される複雑な腕時計もあります。

ここからは、自動巻き機械式腕時計が動く仕組みを解説していきます。

さらに、自動巻きの主な部品の名称や役割についても説明していきます。

自動巻きのメカニズム・仕組みを解説

自動巻きのメカニズム・仕組みを解説
rawpixel
  • 着用している腕の動きに合わせてローターが左右に回転
  • ローターから切り替え車をはじめ歯車類に順に回転が伝達
  • 回転が香箱まで伝わり香箱内のゼンマイが巻き上がる

自動巻の仕組みを簡単に説明すると、腕時計を振ることによって内部で歯車が回転されます。

回転によるエネルギーがローターから、さまざまな歯車を介して最終的にゼンマイまで伝達します。

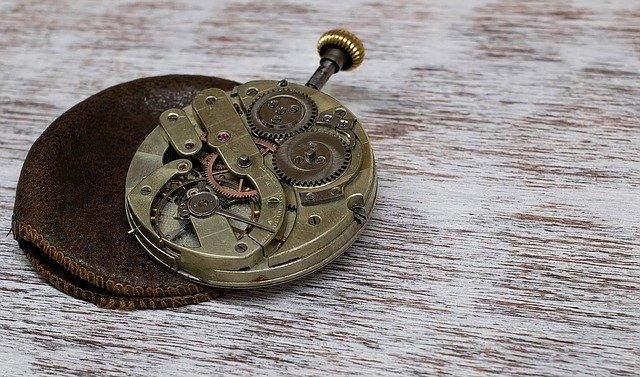

ほかのムーブメントとの違い

ほかのムーブメントとの違い
Couleur

クォーツ式は電池を動力源とし水晶振動子を振動させる1969年に世界で初めて発売されたもので、現在世界中でもっとも使われてる腕時計になります。

機械式は2種類ある

機械式は2種類ある
cuncon

一度は腕時計を購入した方であれば機械式と手巻き式という言葉を耳にしたことがあるかもしれません。

腕時計の機械式には、この2種類に分けることができます。

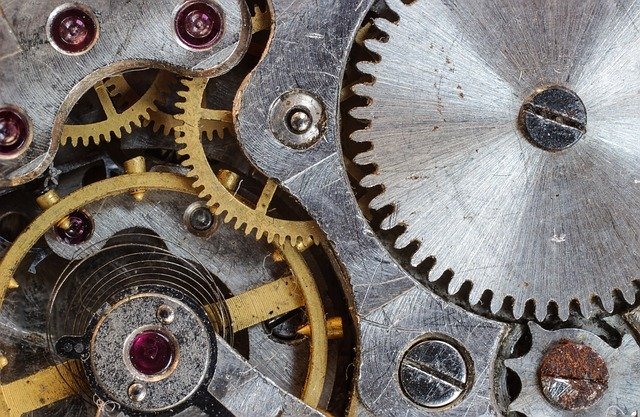

自動巻きのパーツ

自動巻きのパーツ
Pavlofox

ローターは腕時計を振ると回転する部品のことを言います。

ローターの回転が伝え車、角穴車などの歯車を順に伝達してます。

こうした過程の最後に香箱まで伝わる仕組みになっています。

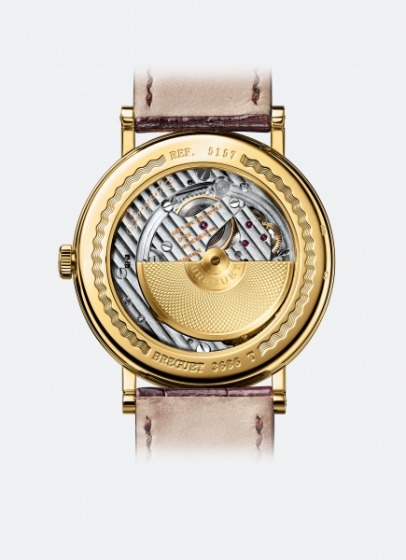

ローター

ローター
出典: www.breguet.com

ローターとは回転錘とも呼ばれており、機械式のパーツの中では大きめの部品で腕の動きに合わせて左右に回転します。

切り替え車

切り替え車
出典: www.studiobreitling.com

切り替え車は、左右に回転するローターの力を一方向の回転に変換するための歯車です。

切り替え車からの回転が歯車を次々に伝わってゼンマイが巻かれます。

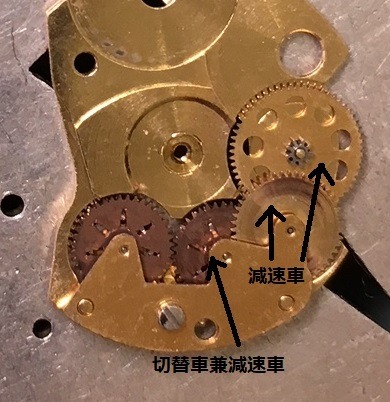

減速車

減速車
出典: item.ocnk.net

減速車は切り替え車から伝わった回転数を減らすための歯車です。

角穴車

角穴車
出典: www.studiobreitling.com

角穴車は香箱の中心軸である香箱真に取れつけられた、ゼンマイを巻き上げるための歯車です。

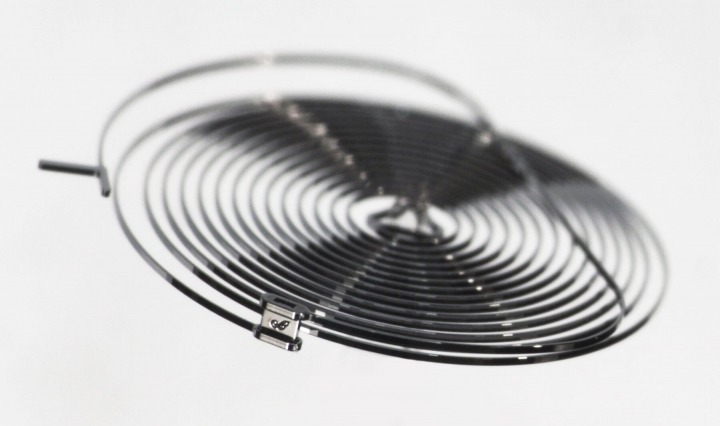

ヒゲゼンマイ

ヒゲゼンマイ
出典: www.breguet.com

ヒゲゼンマイはテンプの一部で渦巻状の部品です。

こちらの部品は腕時計の精度を表している部品となっています。

テンプ

テンプ
出典: www.breguet.com

調速機により秒針が1分ごとに1周して歯車の回転を調整しています。

香箱・ゼンマイ

香箱
出典: www.studiobreitling.com

機械式腕時計の動力源となる渦巻状のバネのゼンマイは香箱内にあり香箱は香箱車ともよばれ外周に歯車がついています

機械式時計とはどんな時計?クォーツとの違いや魅力、おすすめモデル13選も紹介!

あわせて読みたい

機械式時計とはどんな時計?クォーツとの違いや魅力、おすすめモデル13選も紹介!

常に正確な時刻を教えてくれる腕時計ですが、今回この記事では機械式時計の仕組みなどについて解説をしています。他にも機械式、クォーツ式と呼ばれる物にどういった違いがあるか比較をしたり、機械式時計のメンテナンス方法やおすすめのモデルも紹介していますのでご覧ください。

セイコーの機械式腕時計のおすすめランキング10選!歴史も一緒に紹介!

あわせて読みたい

セイコーの機械式腕時計のおすすめランキング10選!歴史も一緒に紹介!

老舗腕時計ブランドのセイコー(SEIKO)では、特別なハイクラスモデルから手に取りやすいベーシックモデルまで多くの機械式腕時計が販売されています。今回はその中から、特に人気なセイコー(SEIKO)の機械式腕時計を10種類、ランキング形式で紹介します。

5つの巻き上げ方式を紹介!

セイコーが独自開発したマジックレバー方式は時計を知る人なら誰もが知っているかもしれません。

これから、自動巻きの巻上げ方式を5つ紹介していきます。

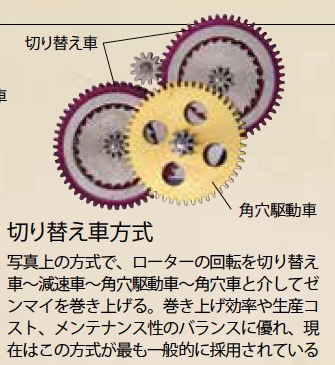

1.切り替え車方式

切り替え車方式
出典: getnavi.jp

切り替え車方式は現代の機械式腕時計において、もっともポピュラーな方式です。

生産コストが抑えられてメンテナンスもしやすい仕組みのため、自動巻き機械式腕時計にもっとも普及している巻上げ方式です。

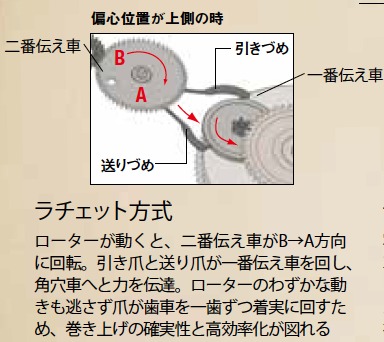

2.ラチェット方式

ラチェット方式
出典: getnavi.jp

ラチェット方式は、2種類の歯車でゼンマイを巻き上げる仕組みになっています。

ローターからの回転を二番伝え車から引づめと送りづめを介して伝達し、一番伝え車を回転させることによってゼンマイを巻上げます。

ローターの回転がほとんどすべてゼンマイにまで伝達される仕組みなので、巻上げの効率が高くより確実に巻き上がります。

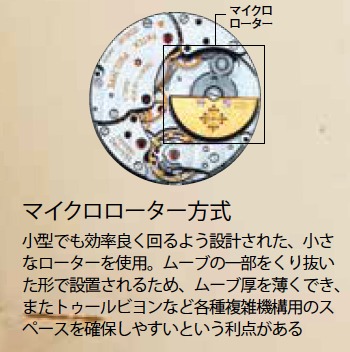

3.マイクロローター方式

マイクロローター方式
出典: getnavi.jp

マイクロローター方式は、その名の通り小さいローターを使用した巻上げ方式です。

機械式腕時計は複雑な構造で数多くの部品を用いているため、腕時計のケースの厚みが増してしまって数多くの時計メーカーを悩ませています。

しかし、マイクロローターが搭載されていることにより、ケースの薄さを実現することができます。

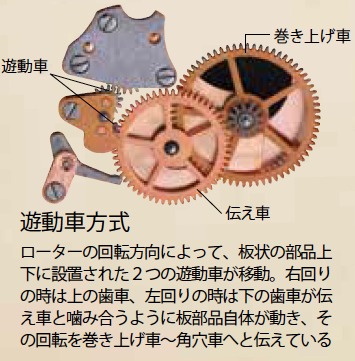

4.遊動車方式

遊動車方式
出典: getnavi.jp

他の方式とは異なる遊動車という部品を導入した方式です。

他の方式ではローターの回転方向関係なくゼンマイまで動力を伝達していましたが、遊動車方式では右回りと左回りでそれぞれ伝達路が異なるのが特徴的です。

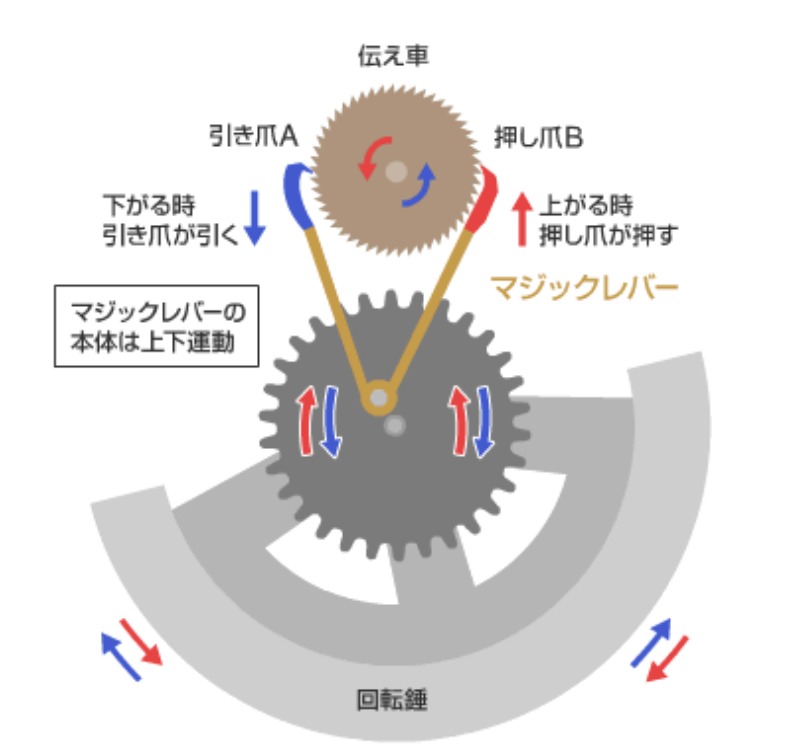

5.マジックレバー方式

マジックレバー方式
出典: www.dropbox.com
マジックレバー方式

マジックレバー方式は日本時計メーカーのセイコーが開発したオリジナル方式です。

この方式は1959年に開発されたマジックレバーを搭載しています。

ローターの回転運動が上下運動に変換され伝え車に伝達してゼンマイを巻き上げる仕組みになっています。

グランドセイコーの機械式時計とクォーツはどっちが良い?特徴を比較してみた!

あわせて読みたい

グランドセイコーの機械式時計とクォーツはどっちが良い?特徴を比較してみた!

グランドセイコーは機械式時計とクォーツ式時計、両方をラインナップしています。一般的に高級時計といえば機械式、というイメージがありますが、高級モデルであるグランドセイコーがあえて両方を揃えているのは何故でしょう?この記事ではそれぞれの特徴を比較していきます。

自動巻きの取り扱い方

これから、自動巻の仕組みと末長く使用するための方法を紹介します。

故障の原因となるやってはいけないことも説明するので、気をつけてみてください。

自動巻きの扱い方のポイント

自動巻きの扱い方のポイント
2649771

自動巻きの一番の長所は電池がなくても動き続け、オーバーホールをすることで一生使い続けることもできるということです。

しかし、日々使い続けないと止まってしまうという短所もあります。

これから、長期間使用し続けるための扱い方のポイントを解説していきます。

スポーツの時は外す

スポーツの時は外す
Pexels

機械式腕時計は繊細な部品の集まりなので衝撃にあまり強くありません。

日常生活を送る分には問題ありませんが、スポーツや激しい運動をするときには衝撃を与えないために外すようにしましょう。

定期的にオーバーホールを行う

定期的にオーバーホールを行う
Free-Photos

オーバーホールとは腕時計を分解して清掃・修理して再び組み立てる作業です。

機械式腕時計のムーブメントのパーツには潤滑油が使用されていますが、潤滑油の経年劣化により部品を痛めてしまうことがあるので、定期的にオーバーホールを行いましょう。

リューズの巻き方に気を付ける

リューズの巻き方に気を付ける
imedias

機械式腕時計の時刻や日付を調整するために、リューズを巻き上げる際には注意が必要です。

逆方向にリューズを巻いたり20時から4時ごろに日付変更しようとすると、ゼンマイが切れてしまったり故障の原因になる場合があります。

時計の仕様はメーカーやモデルごとに異なるので要チェックです。

自動巻きのNG扱い法

自動巻きのNG扱い法

日常生活で自動巻きの機械式腕時計を扱う上で、やってはいけないことを説明します。

大切な腕時計を長く使う上で重要ことなので注意してください。

時計を付けたままお風呂に入る

時計を付けたままお風呂に入る
jeanvdmeulen

防水機能を備えた腕時計であっても熱には弱いことが多いので、着用したまま熱いお風呂に入ったりシャワーを浴びたりしないように気をつけましょう。

また、リューズのロックをし忘れていると浸水してしまう可能性があるので、要注意です。

強い磁気に近づける

強い磁気に近づける
pithonius

機械式腕時計には非常に多くの精密な金属部品が使用されています。

そのため、磁気には非常に弱いため、強い磁気を発するものに近づけて放置すると故障の原因にもなりかねません。

時計が磁気を帯びてしまった場合には、磁気抜きなどの修理が必要です。

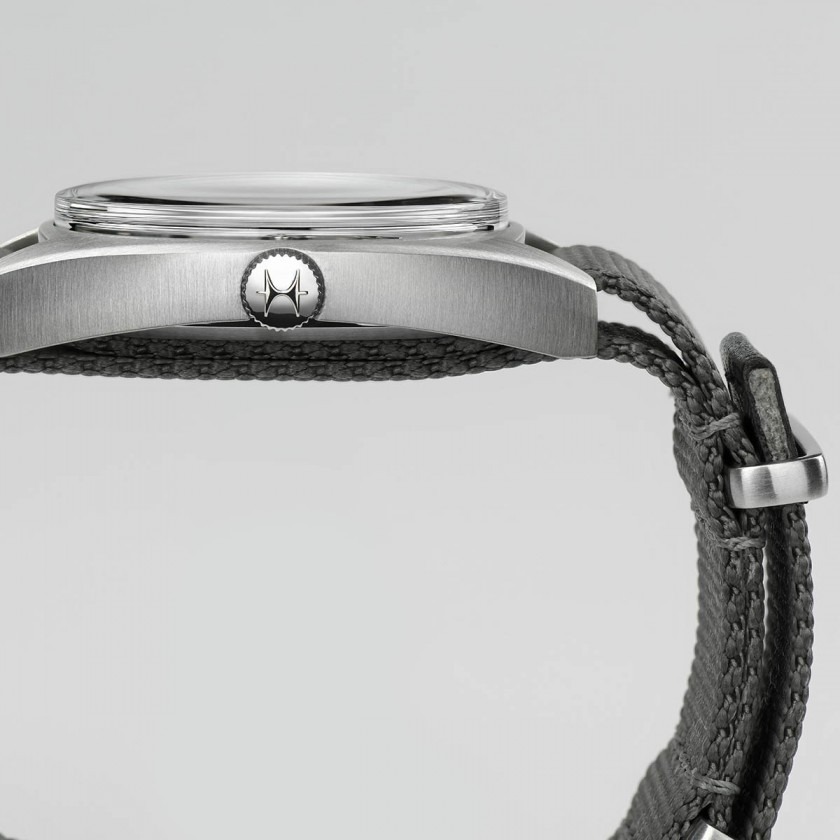

リューズの巻きすぎ

リューズの巻きすぎ
出典: www.hamiltonwatch.com

リューズは巻きすぎないように注意しましょう。

ちなみに、スリップ機能を搭載した自動巻き機械式腕時計はゼンマイ切れを防ぎます。

自動巻き腕時計の正しい使い方と注意点は?仕組みや特徴も紹介!

あわせて読みたい

自動巻き腕時計の正しい使い方と注意点は?仕組みや特徴も紹介!

腕時計には種類がありますが、初めて購入する方におすすめなのが自動巻き腕時計です。しかし「自動」と付くとはいえ、全て自動でこなしてくれるわけではなく、使い方が存在します。こちらでは自動巻き腕時計の使い方や長期愛用のコツをご紹介しています。

自動巻きは面倒?パワーリザーブに優れた時計

自動巻の弱点をカバーするパワーリザーブに優れた腕時計を紹介していきます。

自動巻きのデメリットをカバー

自動巻きのデメリットをカバー
annca

自動巻きは着用しているだけで動き続けるという仕組みが便利ですが、着用せずに放置していると基本的に数日で止まってしまうのがデメリットです。

その仕組みをカバーするために、パワリザーブが優れた自動巻き機械式腕時計やウォッチワインダーというものがあります。

パワーリザーブ=時計が動く時間

パワーリザーブ=時計が動く時間
Free-Photos

自動巻き機械式腕時計のムーブメントのゼンマイ巻き上がった状態から駆動し続けられる時間のことです。

したがって、パワーリザーブが長ければ長いほど、自動巻き機械式腕時計を着用せずに置いておくことができます。

パワーリザーブに優れた時計

パワーリザーブに優れた時計
stevepb

ここからは、長時間のパワーリザーブをもつおすすめ腕時計を紹介していきます。

優れたパワーリザーブの自動巻き腕時計には高い技術が必要なので、技術力のあるブランドばかりです。

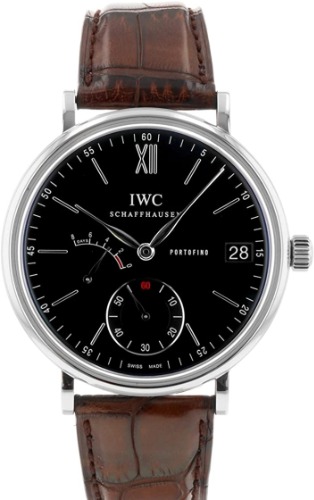

IWC ポートフィノ IW510102

IWC
IWC ポートフィノ IW510102
982,300円 (税込)
楽天で詳細を見る 公式で詳細を見る
8日間のパワーリザーブ

IWCのポートフィノには、192時間もの長時間パワーリザーブを有する自社製キャリバー59210が搭載されています。

8日間のパワーリザーブなので、1週間に一度巻き上げれば動き続ける自動巻き機械式腕時計です。

価格(楽天) 982,300円
価格(公式参考価格) 1,094,500円
型番 IW510102
ケース径 45mm
ケース素材 ステンレススティール
ベルト素材 レザー
ガラス素材 サファイアガラス
ムーブメント 手巻き式59210
40代 男性
40代 男性

見やすい

評価:

大きめのケースでとても見やすいです。つけるとわかるのですがアリゲーターベルトが手首にしっくりと気持ちがいいです。

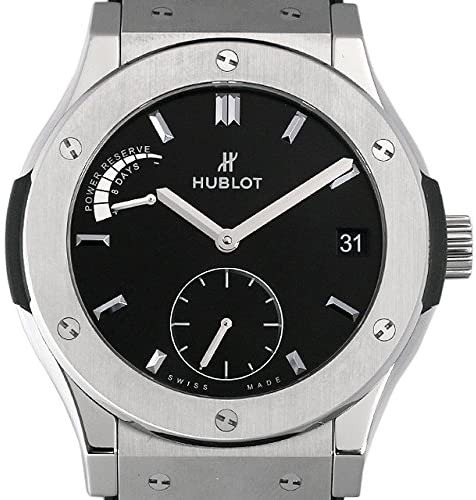

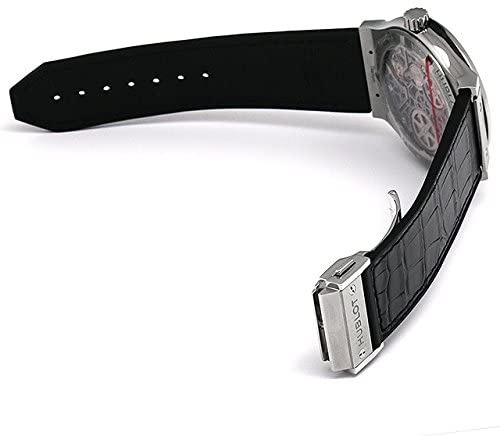

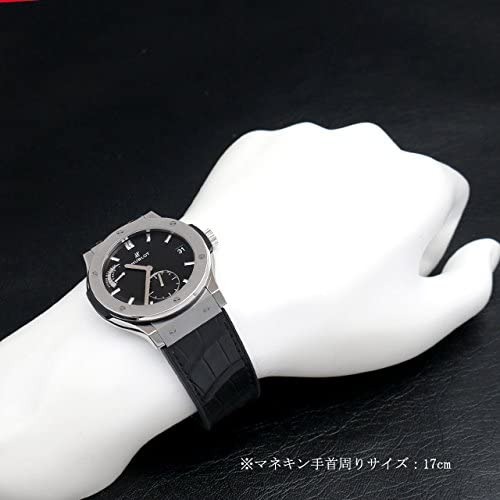

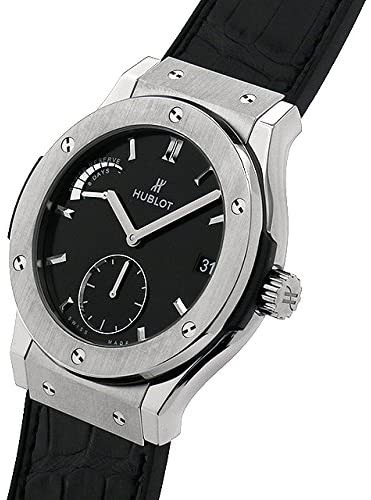

ウブロ クラシックフュージョン 516.NX.1470.LR

ウブロ
ウブロ クラシックフュージョン 516.NX.1470.LR
884,800円 (税込)
楽天で詳細を見る
パワーリザーブ192時間

ウブロクラシックフュージョン8デイズチタニウムは、パワーリザーブ192時間を誇るムーブメントHUB1602を搭載した自動巻き機械式腕時計です。

伝統的な時計製造技術により、長時間パワーリザーブを実現しています。

価格(楽天) 884,800円
型番 516.NX.1470.LR
ケース径 45mm
ケース素材 チタン
ベルト素材 ラバー
ガラス素材 サファイアクリスタルガラス
ムーブメント 手巻き式HUB1602
40代 男性
40代 男性

ウブロの時計

評価:

ウブロの時計は男心をくすぐるカッコよさがあると思います。ケースが大きいのでどちらかというと手首が太目の方に向いているかな。

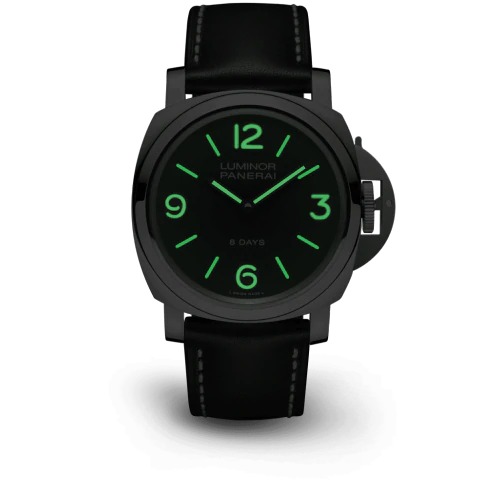

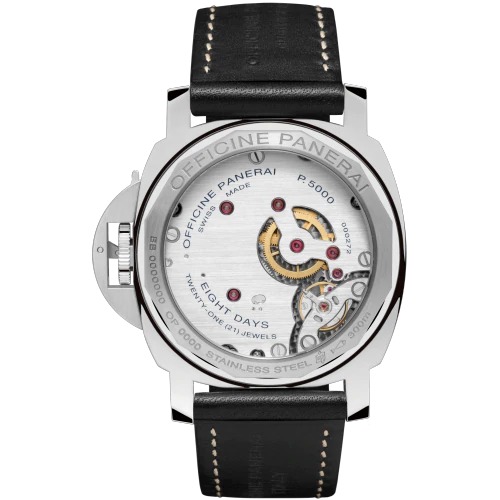

パネライ ルミノールベース 8DAYS アッチャイオ PAM00560

パネライ
パネライ ルミノールベース 8DAYS アッチャイオ
599,700円 (税込)
楽天で詳細を見る 公式で詳細を見る
192時間のパワーリザーブ

パネライのルミノベース8DAYSは、その名の通り8日間すなわち192時間のパワーリザーブを持つ自動巻き機械式腕時計です。

文字盤の数字と時針・分針に蛍光塗料が塗られており、夜間や暗い場所での視認性に優れています

価格(楽天) 599,700円
価格(公式参考価格) 737,000円
型番 PAM00560
ケース径 44mm
ケース素材 ステンレススティール
ベルト素材 レザー
ガラス素材 サファイアクリスタルガラス
ムーブメント 手巻き /P.5000
防水性 300m
40代 男性
40代 男性

シースルーバック

評価:

300m防水でシースルーバック。文字盤は暗い場所でも見やすいし、8日間のパワーリザーブ。完璧ですね。交換用のストラップがついてたので時々気分を変えてます。

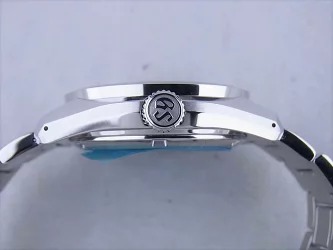

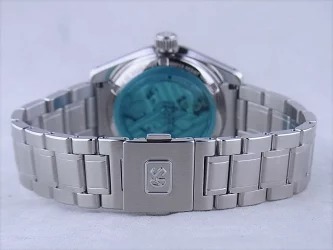

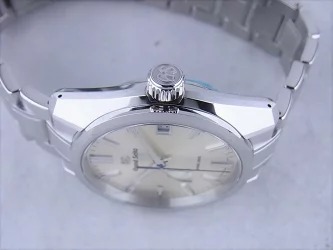

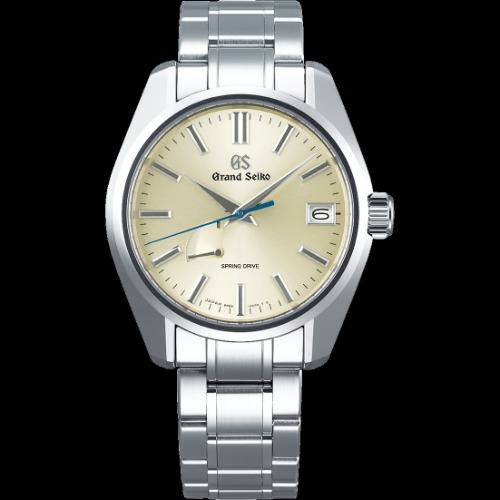

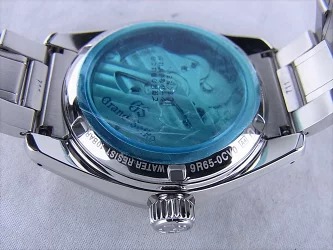

グランドセイコー スプリングドライブ SBGA373

グランドセイコー
グランドセイコー スプリングドライブ SBGA373
540,900円 (税込)
楽天で詳細を見る 公式で詳細を見る
72時間のパワーリザーブ

グランドセイコースプリングドライブは72時間のパワーリザーブをもつキャリバー9R65を搭載した自動巻き機械式腕時計です。

スプリングドライブという機械式とクォーツ式を融合した、グランドセイコーが独自に開発した機構を採用しています。

価格(楽天) 540,900円
価格(公式参考価格) 594,000円
型番 SBGA373
ケース径 40mm
ケース素材 ステンレススティール
ベルト素材 ステンレススティール
ガラス素材 デュアルカーブサファイア
ムーブメント スプリングドライブ9R65
防水 10気圧
40代 男性
40代 男性

国産

評価:

さすがグランドセイコー。どこをみても美しいです。スプリングドライブの針の動きは見ていて飽きません。セイコーの技術はすごいですね。

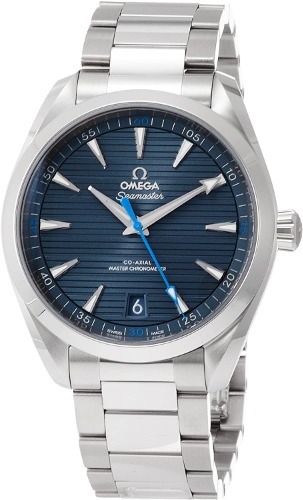

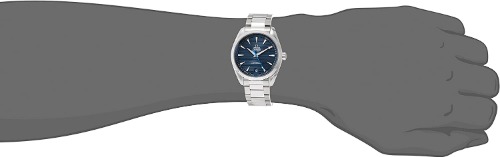

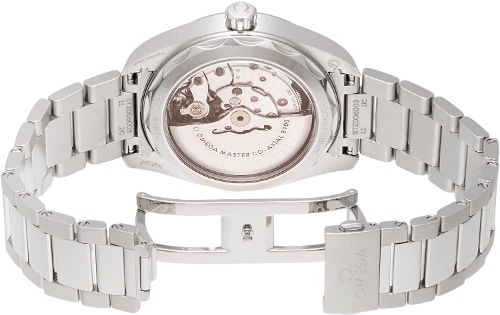

オメガ シーマスター アクアテラ コーアクシャル 220.10.41.21.03.002

オメガ
オメガ シーマスター アクアテラ コーアクシャル
436,500円 (税込)
楽天で詳細を見る 公式で詳細を見る
パワーリザーブ60時間

オメガのシーマスターアクアテラコーアクシャルは、パワーリザーブ60時間のキャリバーオメガ8900を搭載しています。

このムーブメントは、スイス連邦軽量・認定局から認定を受けた最高水準のキャリバーです。

価格(楽天) 436,500円
価格(公式参考価格) 671,000円
型番 220.10.41.21.03.002
ケース径 41mm
ケース素材 ステンレススティール
ベルト素材 ステンレススティール
ガラス素材 サファイアクリスタルガラス
ムーブメント 自動巻き 8900
30代 男性
30代 男性

おしゃれなオメガ

評価:

横ストライプが入ったブルーがカジュアルでおしゃれな感じです。防水性も高いので普段使いには丁度良いのではないでしょうか。

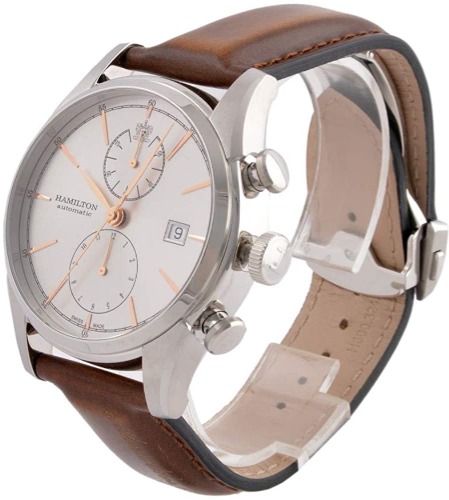

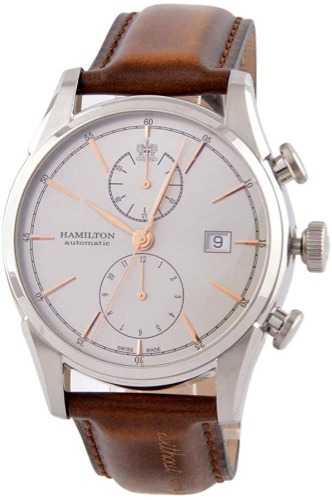

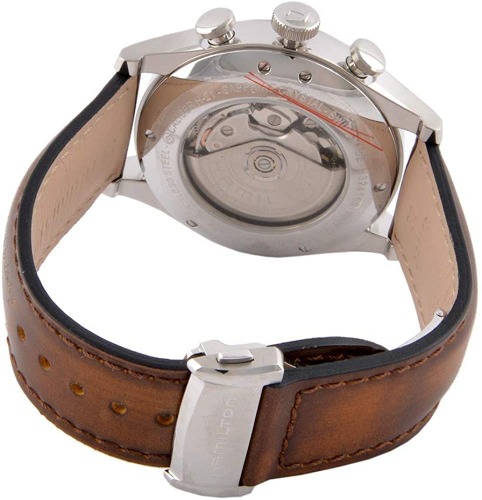

ハミルトン アメリカンクラシック スピリット オブ リバティ H32416581

ハミルトン
ハミルトン アメリカンクラシック スピリット オブ リバティ
128,500円 (税込)
楽天で詳細を見る 公式で詳細を見る
60時間駆動可能

ハミルトンのアメリカンクラシックは、60時間駆動可能なH-21クロノグラフムーブメントを搭載しています。

レザーストラップに創業者ハミルトンの「Without liberty, life is a misery」という格言が刻まれています。

価格(楽天) 128,500円
価格(公式参考価格) 209,000円
型番 H32416581
ケース径 42mm
ケース素材 ステンレススティール
ベルト素材 レザー
ガラス素材 サファイアクリスタルガラス
ムーブメント 自動巻き H21
かず
かず

デザインよし。

評価:

プレゼント用で購入しました。
自動巻きの時計を使用したことがなかったので、設定が難しかったのですが、なんとか調べて出来ました。

https://www.amazon.co.jp/gp/customer-reviews/R2DANUFIQKE0OE/
パワーリザーブの意味や時計の機能とは?パワーリザーブ搭載のモデルも5選紹介!

あわせて読みたい

パワーリザーブの意味や時計の機能とは?パワーリザーブ搭載のモデルも5選紹介!

高級腕時計でよく目にする「パワーリザーブ」の意味や機能を解説します。パワーリザーブ機能が搭載されている腕時計でも、各モデルにより時間や表示のデザインも様々です。パワーリザーブ搭載モデルもご紹介しますので、合わせて参考にしてください。

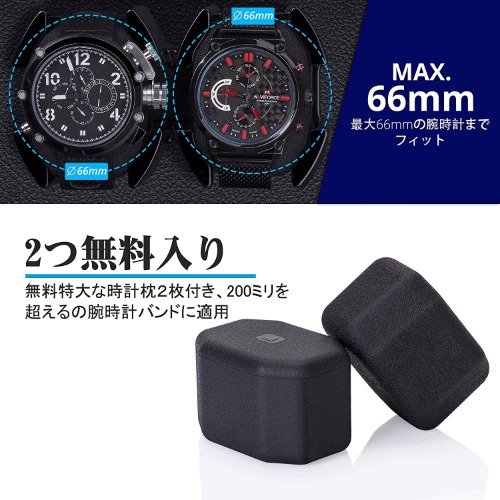

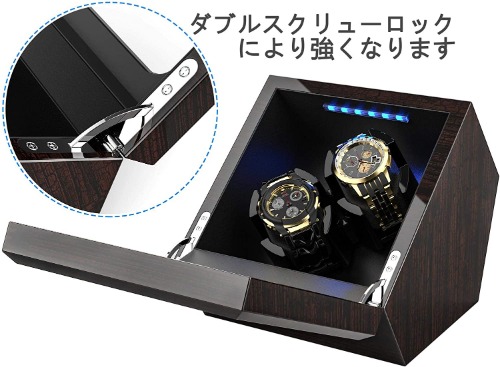

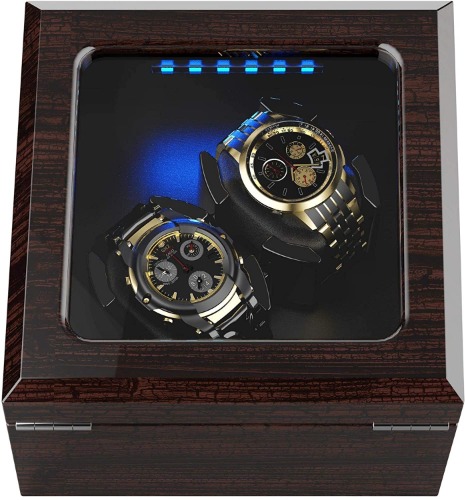

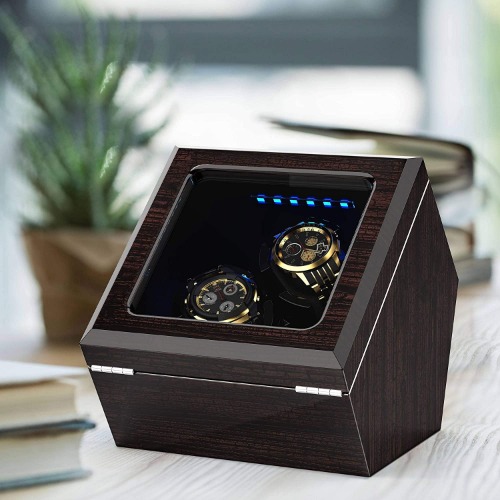

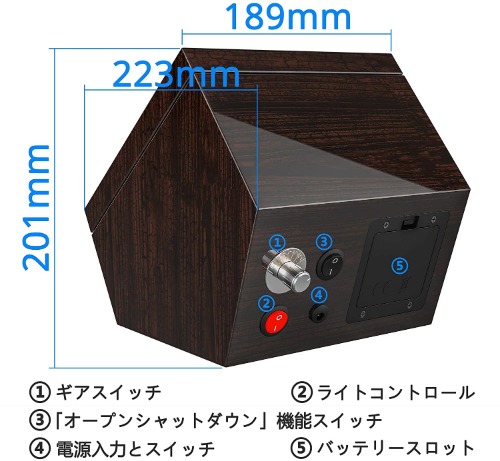

【番外編】ウォッチワインダーも便利

INCLAKE
INCLAKE ワインディングマシーン
15,576円 (税込)
楽天で詳細を見る
自動で巻き上げてくれるケース

自動巻き機械式腕時計の中でもパワーリザーブが短いものや、長期間着用しない場合にはウォッチワインダーが便利です。

ワインディングマシーンともよばれるウォッチワインダーは、腕時計を保管しながら機械式腕時計を自動で巻き上げてくれるケースです。

巻き上げ本数 2本巻き
電源 ACアダプター(電池)
重量 1.9kg
たきおん
たきおん

ちゃんとしてます

評価:

期待以上にどっしりと高級感があり、かっこいいです。
左二本と右二本が別々に動作指定できるのも嬉しい。必要ないときは片方止めたりもできます。

https://www.amazon.co.jp/gp/customer-reviews/R3MB046PMSNZXO/
機械式時計のオーバーホールとは?メンテナンスの頻度・修理費用を解説!

あわせて読みたい

機械式時計のオーバーホールとは?メンテナンスの頻度・修理費用を解説!

機械式時計をメンテナンスするためにオーバーホールは欠かせません。オーバーホールは、機械式時計を分解し、細部まで手入れをする方法です。その頻度や修理にかかる費用などを詳しく解説しました。日々のお手入れについても紹介したので、参考にしてください

パワーリザーブに優れたモデル一覧

名前

IWC

ポートフィノ IW510102

ウブロ

クラシックフュージョン 516.NX.1470.LR

パネライ

ルミノールベース 8DAYS アッチャイオ

グランドセイコー

スプリングドライブ SBGA373

オメガ

シーマスター アクアテラ コーアクシャル

ハミルトン

アメリカンクラシック スピリット オブ リバティ

画像

価格(定価)

1,094,500円

-

737,000円

594,000円

671,000円

209,000円

ケースサイズ

45mm

45mm

44mm

40mm

41mm

42mm

文字盤色

ブラック

ブラック

ブラック

シルバー

ブルー

シルバー

ムーブメント

手巻き式59210

手巻き式HUB1602

手巻き /P.5000

スプリングドライブ9R65

自動巻き 8900

自動巻き H21

防水性

3気圧日常生活防水

日常生活防水

300m防水

10気圧防水

150m防水

5気圧防水

商品リンク

楽天(¥982,300) 楽天(¥884,800) 楽天(¥599,700) 楽天(¥540,900) 楽天(¥436,500) 楽天(¥128,500)

パワーリザーブに優れたモデル6選を表にしましたので、ご参考にして下さい。

自動巻きのメカニズムを理解して長く使い続けよう

自動巻きのメカニズムを理解して長く使い続けよう
Skica911

この記事では、自動巻き機械式腕時計の種類や仕組みとメカニズムを解説しました。

自動巻きの機械式には数多くのパーツが使われており、普段耳にしない専門用語も多くあります。

自動巻きの仕組みを理解して、自動巻き機械式腕時計を長く大切に使い続けてください。
